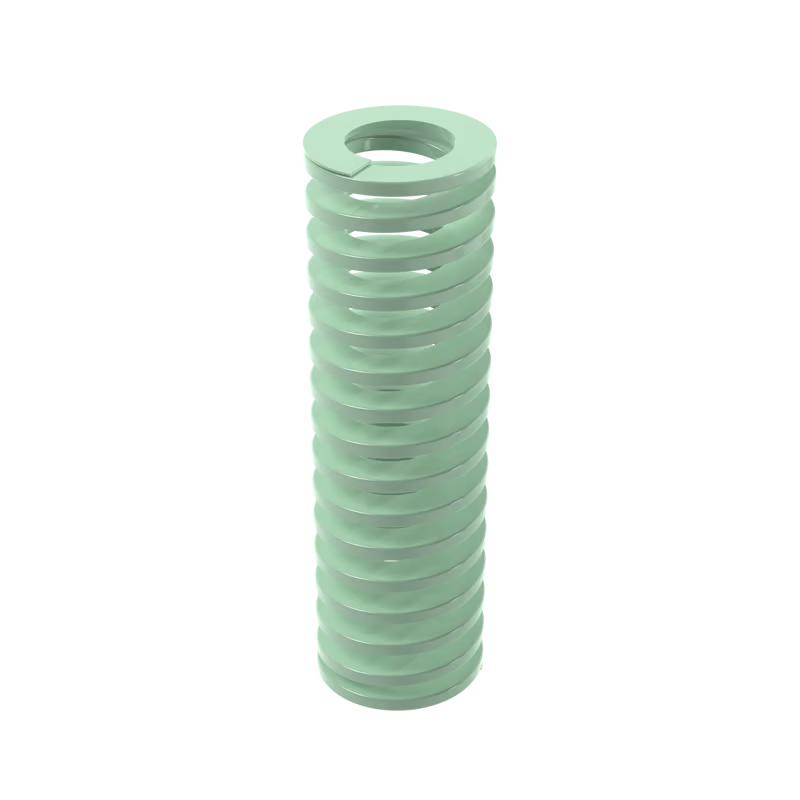

Molla per stampi
61066
Codice:
Prezzo di listino
19,90 €
Prezzi per quantità
| Quantità da | Quantità a | Prezzo | Save |
|---|---|---|---|
| 1 | 9 | 19,90 € | 0,00 € |
| 10 | 24 | 18,90 € | 1,00 € |
| 25 | 49 | 17,90 € | 2,00 € |
| 50 | 99 | 16,90 € | 3,00 € |
| 100 | 199 | 16,00 € | 3,90 € |
| 200 | 999999 | 15,00 € | 4,90 € |
Per richieste di quantità superiori contattateci al numero +39 377 0461231 o tramite e-mail: mollestandard@springsgroup.it
Caratteristiche tecniche
| A | Diametro del foro di alloggiamento | 32 mm |
| B | Diametro dell’albero guida | 16 mm |
| L0 | Lunghezza libera | 115 mm |
| F3 | Forza a s2 | 653 N |
| Fc | Classe di forza | L |
| R | Forza della molla | 14.2 mm |
| Vs | Tipo di molla | ISO |
| s1 | Deflessione della molla a F1 | 34,5 mm |
| F1 | Forza a F1 | 490 N |
| s2 | Deflessione della molla a F2 | 46 mm |
| F2 | Forza a s2 | 653 N |
| s3 | Deflessione della molla a F3 | 51,8 mm |
| sst | Deflessione della molla a lunghezza piena | 65,5 mm |
| Nt | Numero di spire | |
| t | Spessore del filo | 4 mm |
| w | Larghezza del filo | mm |
| F3tol | +/- 73.5 | |
| L0tol | Tolleranza sulla lunghezza | +/- 1.2 |
Download PDF
