Molla per stampi
63103
Codice:
Prezzo di listino
79,60 €
Prezzi per quantità
| Quantità da | Quantità a | Prezzo | Save |
|---|---|---|---|
| 1 | 9 | 79,60 € | 0,00 € |
| 10 | 24 | 75,60 € | 4,00 € |
| 25 | 49 | 71,80 € | 7,80 € |
| 50 | 99 | 67,70 € | 11,90 € |
| 100 | 199 | 63,80 € | 15,80 € |
| 200 | 999999 | 59,60 € | 20,00 € |
Per richieste di quantità superiori contattateci al numero +39 377 0461231 o tramite e-mail: mollestandard@springsgroup.it

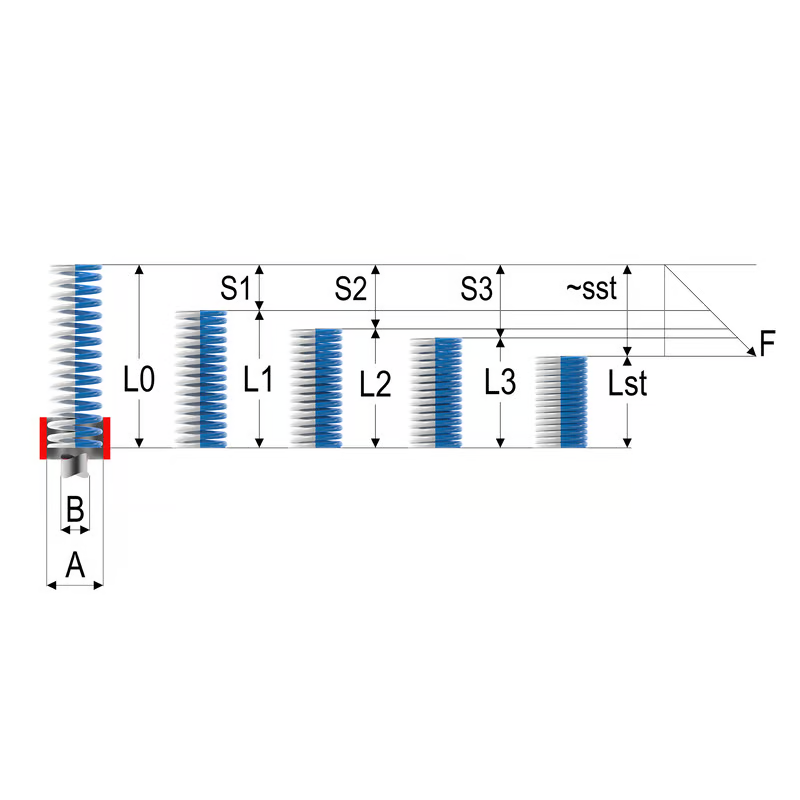

Caratteristiche tecniche
| A | Diametro del foro di alloggiamento | 50,8 mm |
| B | Diametro dell’albero guida | 25,4 mm |
| L0 | Lunghezza libera | 254 mm |
| F3 | Forza a s2 | 3363 N |
| Fc | Classe di forza | A |
| R | Forza della molla | 37.8 mm |
| Vs | Tipo di molla | US |
| s1 | Deflessione della molla a F1 | 63,5 mm |
| F1 | Forza a F1 | 2402 N |
| s2 | Deflessione della molla a F2 | 88,9 mm |
| F2 | Forza a s2 | 3363 N |
| s3 | Deflessione della molla a F3 | 101,6 mm |
| sst | Deflessione della molla a lunghezza piena | 127 mm |
| Nt | Numero di spire | 23.9 |
| t | Spessore del filo | 5 mm |
| w | Larghezza del filo | 11,5 mm |
| F3tol | +/- 384.3 | |
| L0tol | Tolleranza sulla lunghezza | +/- 2.5 |
