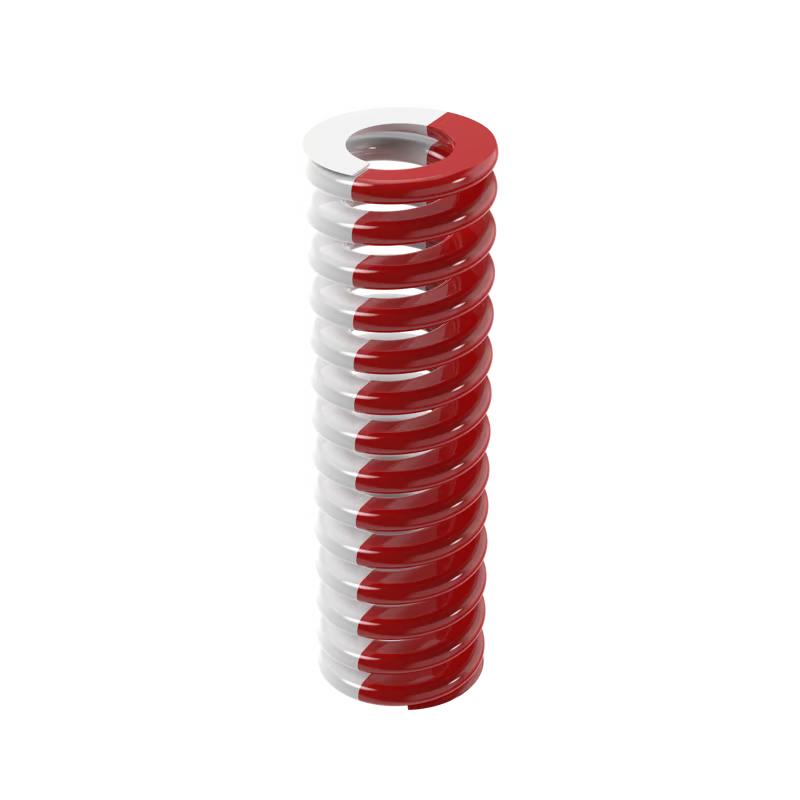

Molla per stampi
63212
Codice:
Prezzo di listino
71,40 €
Prezzi per quantità
| Quantità da | Quantità a | Prezzo | Save |
|---|---|---|---|
| 1 | 9 | 71,40 € | 0,00 € |
| 10 | 24 | 67,90 € | 3,50 € |
| 25 | 49 | 64,40 € | 7,00 € |
| 50 | 99 | 60,60 € | 10,80 € |
| 100 | 199 | 57,10 € | 14,30 € |
| 200 | 999999 | 53,60 € | 17,80 € |
Per richieste di quantità superiori contattateci al numero +39 377 0461231 o tramite e-mail: mollestandard@springsgroup.it
Caratteristiche tecniche
| A | Diametro del foro di alloggiamento | 50,8 mm |
| B | Diametro dell’albero guida | 25,4 mm |
| L0 | Lunghezza libera | 203.2 mm |
| F3 | Forza a s2 | 2936 N |
| Fc | Classe di forza | B |
| R | Forza della molla | 57.8 mm |
| Vs | Tipo di molla | US |
| s1 | Deflessione della molla a F1 | 40,6 mm |
| F1 | Forza a F1 | 2349 N |
| s2 | Deflessione della molla a F2 | 50,8 mm |
| F2 | Forza a s2 | 2936 N |
| s3 | Deflessione della molla a F3 | 61 mm |
| sst | Deflessione della molla a lunghezza piena | 75,2 mm |
| Nt | Numero di spire | 20.8 |
| t | Spessore del filo | 5,8 mm |
| w | Larghezza del filo | mm |
| F3tol | +/- 352.3 | |
| L0tol | Tolleranza sulla lunghezza | +/- 2.0 |
