Molla per stampi
9985
Codice:
Prezzo di listino
106,00 €
Prezzi per quantità
| Quantità da | Quantità a | Prezzo | Save |
|---|---|---|---|
| 1 | 9 | 106,00 € | 0,00 € |
| 10 | 24 | 101,00 € | 5,00 € |
| 25 | 49 | 95,60 € | 10,40 € |
| 50 | 99 | 90,20 € | 15,80 € |
| 100 | 199 | 84,90 € | 21,10 € |
| 200 | 999999 | 79,80 € | 26,20 € |
Per richieste di quantità superiori contattateci al numero +39 377 0461231 o tramite e-mail: mollestandard@springsgroup.it

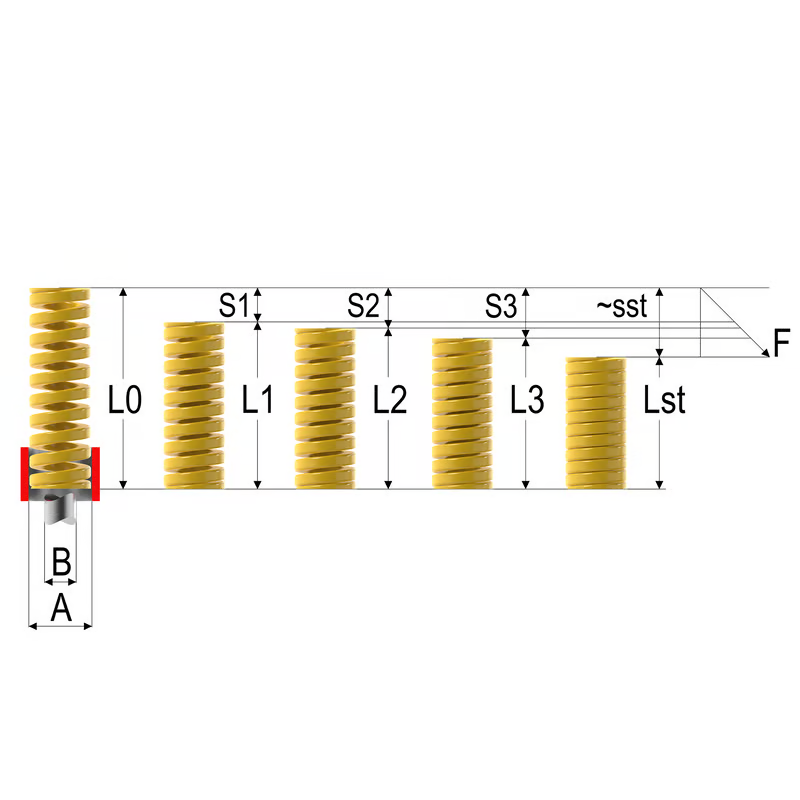

Caratteristiche tecniche
| A | Diametro del foro di alloggiamento | 63 mm |
| B | Diametro dell’albero guida | 38 mm |
| L0 | Lunghezza libera | 102 mm |
| F3 | Forza a s2 | 14280 N |
| Fc | Classe di forza | 4 |
| R | Forza della molla | 700 mm |
| Vs | Tipo di molla | ISO |
| s1 | Deflessione della molla a F1 | 17,3 mm |
| F1 | Forza a F1 | 12110 N |
| s2 | Deflessione della molla a F2 | 20,4 mm |
| F2 | Forza a s2 | 14280 N |
| s3 | Deflessione della molla a F3 | 25,5 mm |
| sst | Deflessione della molla a lunghezza piena | 30,7 mm |
| Nt | Numero di spire | |
| t | Spessore del filo | 6,25 mm |
| w | Larghezza del filo | mm |
| F3tol | +/- 1785.0 | |
| L0tol | Tolleranza sulla lunghezza | +/- 1.0 |
