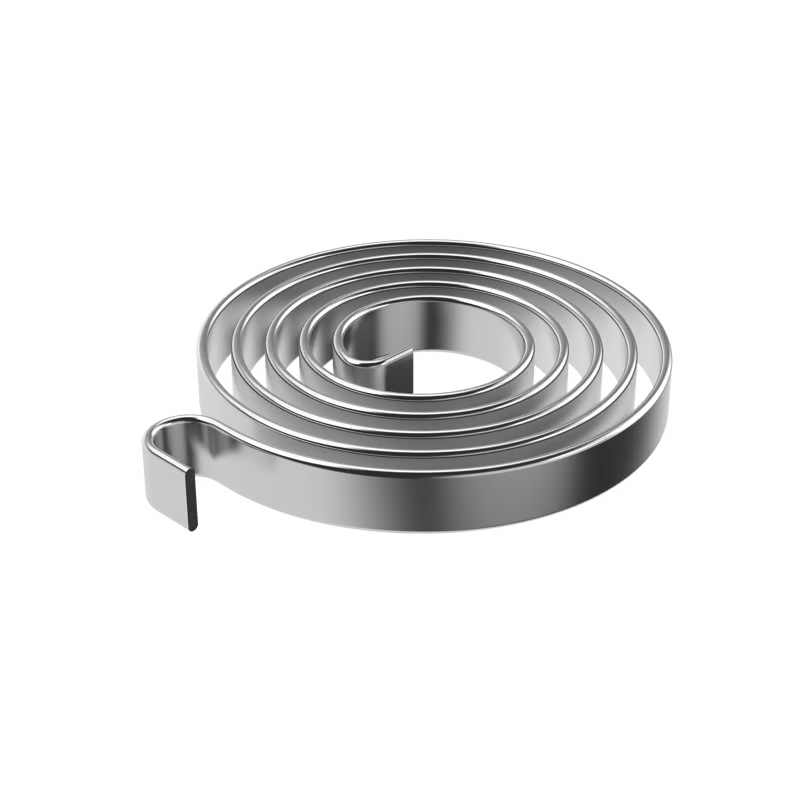

Molla a spirale
910
Codice:
Prezzo di listino
15,90 €
Prezzi per quantità
| Quantità da | Quantità a | Prezzo | Save |
|---|---|---|---|
| 1 | 4 | 15,90 € | 0,00 € |
| 5 | 9 | 14,30 € | 1,60 € |
| 10 | 24 | 13,50 € | 2,40 € |
| 25 | 49 | 12,70 € | 3,20 € |
| 50 | 999999 | 11,90 € | 4,00 € |
Per richieste di quantità superiori contattateci al numero +39 377 0461231 o tramite e-mail: mollestandard@springsgroup.it

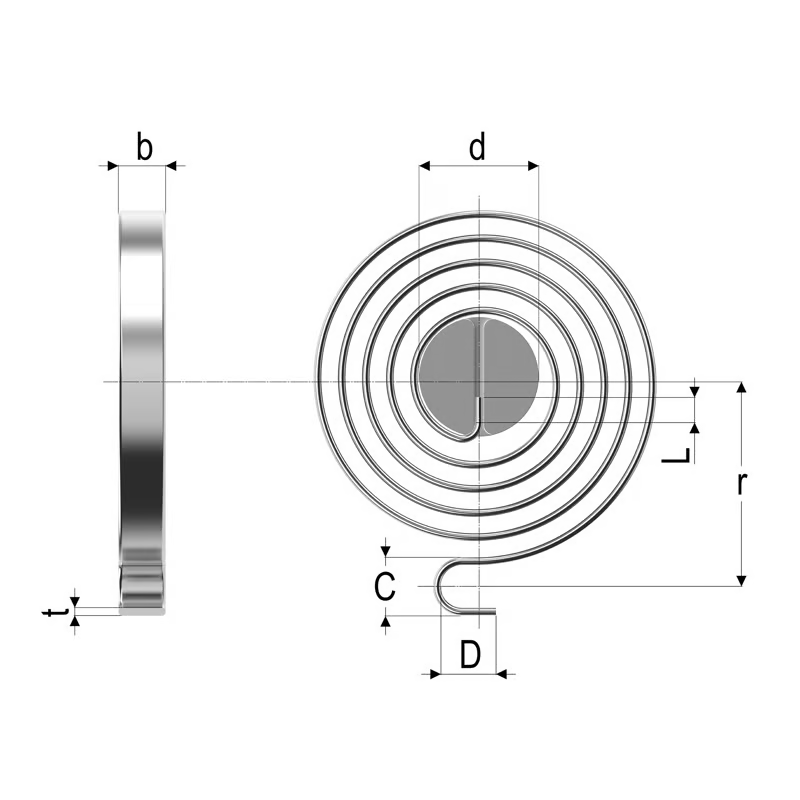

Caratteristiche tecniche
| t | Spessore del nastro | 0.7 mm |
| b | Larghezza del nastro | 4 mm |
| d | Diametro della spina di guida | 10 mm |
| R | Costante elastica | 0.67 deg |
| L | Lunghezza della piega della molla interna | 3,5 mm |
| Mn | Massimo momento torcente a Md | 506 Nmm |
| Mn2 | Massimo momento torcente a Md2 | 405 Nmm |
| Nt | Numero di spire | 8 |
| L | Diametro interno | 3,7 mm |
| C | Diametro esterno | 5 mm |
| r | Raggio dal centro della molla al punto di supporto | 29 mm |
| Md | Angolo del momento torcente | 761 deg |
| Md2 | Angolo del momento torcente 2 | 609 deg |
Materiale: EN101511.4310
| Mntol | Tolleranze del massimo momento torcentale | +/- 76.1 mm |
Download PDF
